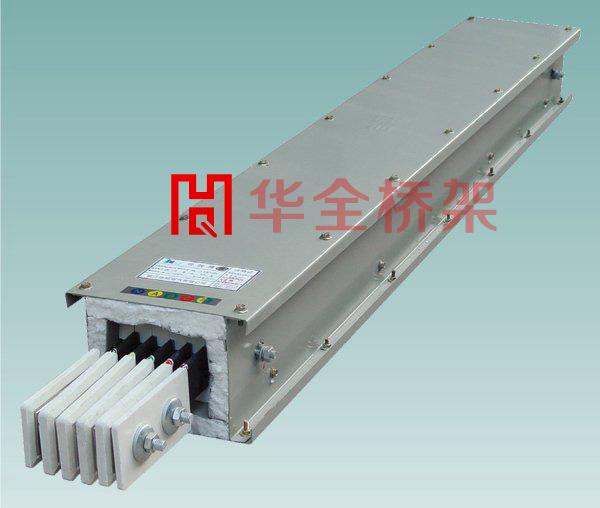

母线槽
现代高层建筑和大型的车间需要巨大的电能,而面对这庞大负荷所需成百上千安培的强大电流就要选用安全可靠的传导设备。母线系统将是您理想的选择。母线槽系统是一个高效输送电流的配电装置,尤其适应了越来越高的建筑物和大规模工厂经济合理配线的需要。

1基本信息:母线槽
【英语】:busway/bus duct
【定义】:由铜、铝母线柱构成的一种封闭的金属装置,用来为分散系统各个元件分配较大功率。
母线槽是由美国开发出来的、称之为“Bus-Way-System”的新的电路方式,它以铜或铝作为导体、用非烯性绝缘支撑,然后装到金属槽中而形成的新型导体。在日本真正实际应用是在昭和29年(即1954年),自那以后母线槽得到了发展。如今在高屋建筑、工厂等电气设备、电力系统上成了不可缺少的配线方式。
由于大楼、工厂等各种建筑电力的需要,而且这种需要有逐年增加的趋势,使用原来的电路接线方式,即穿管方式,施工时带来许多困难,而且,当要变更配电系统时,要使其变简单一些几乎是不可能的,然而,如果采用母线槽的话,非常容易就可以达到目的,另外还可使建筑物变得更加美观。
从经济方面来说,母线槽本身与电缆比较,价格贵一些,但是与包含配线用的各种附件及整个电力系统相比较使用母线槽可以使建设费用就便宜多了(请看简图),特别是电流容量大的情况下,这种情况就更加明显了。
2随着现代化工程设施和装备的涌现,各行各业的用电量迅增,尤其是众多的高层建筑和大型厂房车间的出现,作为输电导线的传统电缆在大电流输送系统中已不能满足要求,多路电缆的并联使用给现场安装施工连接带来了诸多不便。插接式母线槽作为一种新型配电导线应运而生,
  母线槽与传统的电缆相比,在大电流输送时充分体现出它的优越性,同时由于采用了新技术、新工艺,大大降低的母线槽两端部连接处及分线口插接处的接触电阻和温升,并在母线槽中使用了高质量的绝缘材料,从而提高了母线槽的安全可靠性,使整个系统更加完善。
3特点

母线槽特点是具有系列配套、商品性生产、体积小、容量大、设计施工周期短、装拆方便、不会燃烧、安全可靠、使用寿命长。母线槽产品适用于交流50Hz,额定电压380V,额定电流250A-6300A的三相四线,三相五线制供配电系统工程中。
4优越性编辑封闭式母线槽(简称母线槽)是由金属板(钢板或铝板)为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线,也可制成中间不带分线盒的馈电型封闭式母线。在高层建筑的供电系统中,动力和照明线路往往分开设置,母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。按用途一趟母线槽一般由始端母线槽、直通母线槽(分带插孔和不带插孔两种)、L型垂直(水平)弯通母线、Z型垂直(水平)偏置母线、T型垂直(水平)三通母线、X型垂直(水平)四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成。母线槽按绝缘方式可分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽三种。按其结构及用途分为密集绝缘、空气绝缘、空气附加绝缘、耐火、树脂绝缘和滑触式母线槽;按其外壳材料分为钢外壳、铝合金外壳和钢铝混合外壳母线槽。
5分类编辑按用途,母线槽一般由始端母线槽、直通母线槽(分带插孔和不带插孔两种)、L型垂直(水平)弯通母线、Z型垂直(水平)偏置母线、T型垂直(水平)三通母线、X型垂直(水平)四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成。
按绝缘方式,可分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽三种。
空气式插接母线槽(BMC)。由于母线之间接头用铜片软接过渡,在南方天气潮湿,接头之间容易产生氧化,形成接头与母线接触不良,使触头容易发热,故在南方极少使用。并且接头之间体积过大,水平母线段尺寸不一致,外形不够美观。
密集绝缘插接母线槽(CMC)。其防潮、散热效果较差。在防潮方面,母线在施工时,容易受潮及渗水,造成相间绝缘电阻下降。母线的散热主要靠外壳,由于线与线之间紧凑排列安装,L2、L3相热能散发缓慢,形成母线槽温升偏高。密集绝缘插接母线槽受外壳板材限制,只能生产不大于3m的水平段。由于母线相间气隙小,母线通过大电流时,产生强大的电动力,使磁振荡频率形成叠加状态,造成过大的噪声。
高强度封闭式母线槽(CFW)。其工艺制造不受板材限制,外壳做成瓦沟形式,使母线机械强度增加,母线水平段可生产至13m长。由于外壳做成瓦沟形式,坑沟位置有意将母线分隔固定,母线之间有18mm的间距,线间通风良好,使母线槽的防潮和散热功能有明显的提高,比较适应南方气候;由于线间有一定的空隙,使导线的温升下降,这样就提高了过载能力,并减少了磁振荡噪声。但它产生的杂散电流及感抗要比密集型母线槽大得多,因此在同规格比较时,它的导电排截面必须比密集绝缘插接母线槽大。
插接式母线槽属树干式系统,具有体积小、结构紧凑、运行可靠、传输电流大、便于分接馈电、维护方便、能耗小、动热稳定性好等优点,在高层建筑中得到广泛应用。
