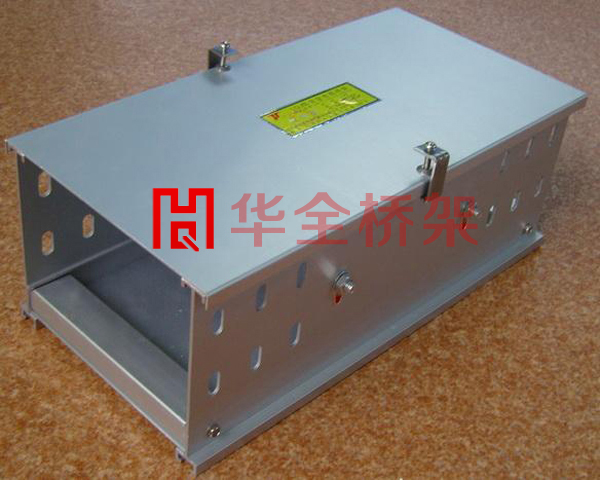

型材桥架样品
铝合金密度低，但强度比较高，接近或超过优质钢，塑性好，可加工成各种型材，具有优良的导电性、导
热性和抗蚀性，工业上广泛使用，使用量仅次于钢。
铝合金分两大类：铸造铝合金，在铸态下使用；变形铝合金，能承受压力加工，力学性能高于铸态。可加
工成各种形态、规格的铝合金材。主要用于制造航空器材、日常生活用品、建筑用门窗等。
铝合金电缆桥架具有外观漂亮、结构简单、式样独特、荷载能力大、重量轻等特点。铝合金电缆桥架表面
阳极氧化后，它不但抗腐蚀、还有抗电 磁干扰，尤其是抗屏蔽干扰，这是钢制桥架不可替代的。铝合金
桥架在现代工业、现代国防、现代高科技，有着举足轻重的实用价值。
特点、使用范围
优良的高抗腐蚀功能，适用于电厂、化工、石化等各个领域，特别适用于具有高腐蚀环境的场所。挤压成
型的梯边和横档使桥架外表光洁，合理的加工工艺和连接方式，使桥架安装方便，其中大跨距盘式直通可
以满足6米的承载力。铝合金盘式底板，根据需要可采用平板结构或凸饰冲压结构。
一些铝合金可以采用热处理获得良好的机械性能，物理性能和抗腐蚀性能。
铸造铝合金按化学成分可分为铝硅合金，铝铜合金，铝镁合金，铝锌合金和铝稀土合金，其中铝硅合金又
有简单铝硅合金（不能热处理强化，力学性能较低，铸造性能好），特殊铝硅合金（可热处理强化，力学
性能较高，铸造性能良好）。
材质分类：
铝合金板桥架
1060铝板带，含铝量达到99.6%以上又被称为纯铝板，在铝板带家族中属于一款常用的系列。此系列铝板
的上风：最为常用的系列，出产过程比较单一，技术相对于比较成熟，价格相对于其它高档合金铝板有巨
大上风。有良好的延伸率以及抗拉强度，完全能够知足常规的加工要求（冲压，拉伸）成型性高。为产业
纯铝，具有高的可塑性、耐蚀性、导电性和导热性，但强度低,热处理不能强化可切削性不好；可气焊、
氢原子焊和接触焊,不易钎焊；易承受各种压力加工和引伸、弯曲。
1060铝合金合用范围:
1060广泛应用于对强度要求不高的产品.。产品常用于招牌、广告牌、建筑物外观装饰、公车车身、高楼
与工厂墙身装饰、厨房洗涤槽、灯座、风扇叶、电子用件，化工仪器、薄板加工件、深拉或旋压凹形器皿
、焊接零件、热交换器、钟表面及盘面、铭牌、厨具、装饰品、反光用具等。
2化学成分
铝Al 99.60, 硅Si≤0.25,
铜Cu≤0.05, 镁Mg≤0.05,
锌Zn≤0.05, 锰Mn≤0.05,
钛Ti≤0.03, 钒V≤0.05,
铁Fe 0.000～0.400
铝型材桥架
6063铝合金广泛用于建筑铝门窗、幕墙的框架，为了保证门窗、幕墙具有高的抗风压性能、装配性能、耐
蚀性能和装饰性能，对铝合金型材综合性能的要求远远高于工业型材标准。 在国家标准GB/T3190中规定
的6063铝合金成分范围内，对化学成分的取值不同，会得到不同的材质特性，当化学成分的范围很大时，
其性能差异会在很大范围内波动，以致型材的综合性能会无法控制。
2化学成分编辑6063铝合金的化学成分成为生产优质铝合金建筑型材的最重要的一环。
性能的影响
6063铝合金是AL-Mg-Si系中具有中等强度的可热处理强化合金，Mg和Si是主要合金元素，优选化学成分的
主要工作是确定Mg和Si的百分含量(质量分数，下同)。
1．1Mg的作用和影响 Mg和Si组成强化相Mg2Si，Mg的含量愈高，Mg2Si的数量就愈多，热处理强化效果就
愈大，型材的抗拉强度就愈高，但变形抗力也随之增大，合金的塑性下降，加工性能变坏，耐蚀性变坏。
1．2Si的作用和影响 Si的数量应使合金中所有的Mg都能以Mg2Si相的形式存在，以确保Mg的作用得到充分
的发挥。随着Si含量增加，合金的晶粒变细，金属流动性增大，铸造性能变好，热处理强化效果增加，型
材的抗拉强度提高而塑性降低，耐蚀性变坏。
